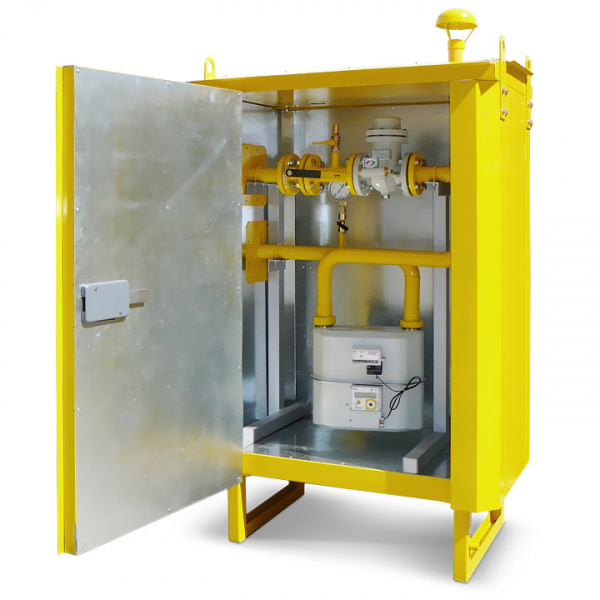

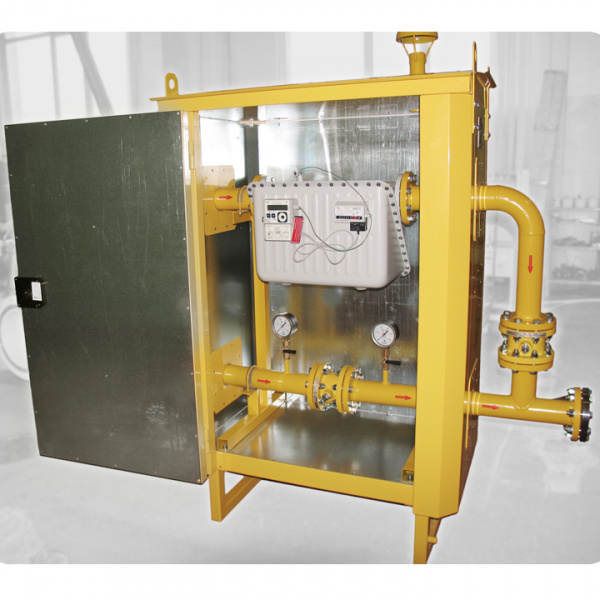

Пункт учета газа серии ПУГ-Ш-25-Р(40,65,100)-исп.2

Пункт учета газа серии ПУГ-Ш-25-Р(40,65,100)-исп.2 имеет шкафное исполнение, используется для учета газовых масс, неоднородных в плане состава (соответствие ГОСТ обязательно). Он может устанавливаться на сельскохозяйственных, производственных, промышленных объектах, газовые массы предварительно должны быть очищены.

Рабочие параметры

В состав учетного пункта входят следующие рабочие детали и узлы:

• индикатор давления;

• манометр;

• арматура запорная;

• фильтры;

• комплекс измерения;

• байпасы;

• устройство отключения.

Комплектация дополнительными узлами по запросу – возможно оснащение телеметрической системой регуляции, контроллером, приборами, измеряющие скачки рабочих параметров, программным обеспечением. Мы предлагаем вам купить в Белгороде ПУГ-Ш-25-Р(40,65,100)-исп.2 недорого, с быстрой доставкой и гарантией.

Виды исполнения и примеры обозначения

По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

1. исполнение Р - монтаж оборудования производится на металлической раме;
2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики

• Максимальное входное давление – 1,6 МПа (16 кГс/см²)
• Максимальный расход газа – 1600 м³ /ч, при рабочих условиях.
• Примечание: По требованию заказчика могут быть изготовлены пункты для измерения обьемного расхода газа до 2500 м³ /ч.
• Температура окружающей среды:
• Исполнение Р и Ш : от -20 до +60°С
• Исполнение ШУЭО и ШУГО : от -40 до +60°С

По заказу пункты могут быть оснащены приборами для измерения перепада давления на фильтре и счетчике газа с возможностью передачи данных.

Отличительные особенности

Пункт учёта газа серии ПУГ включает в себя следующее оборудование:

• фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
• манометр для визуального контроля  рабочего давления измеряемого газа;
• измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RVG, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК  (ООО "ЭЛЬСТЕР Газэлектроника) для измерения объёма прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
• запорную арматуру;
• устройство обводного газопровода (байпас) с установленным на нём одним отключающим устройством;
• электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
