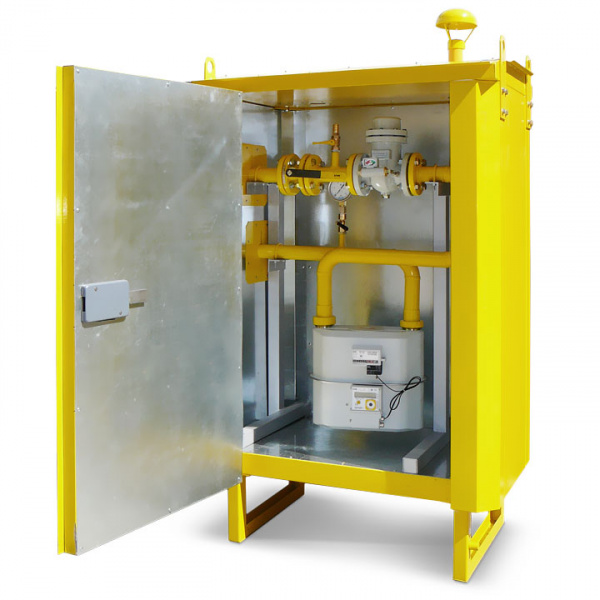

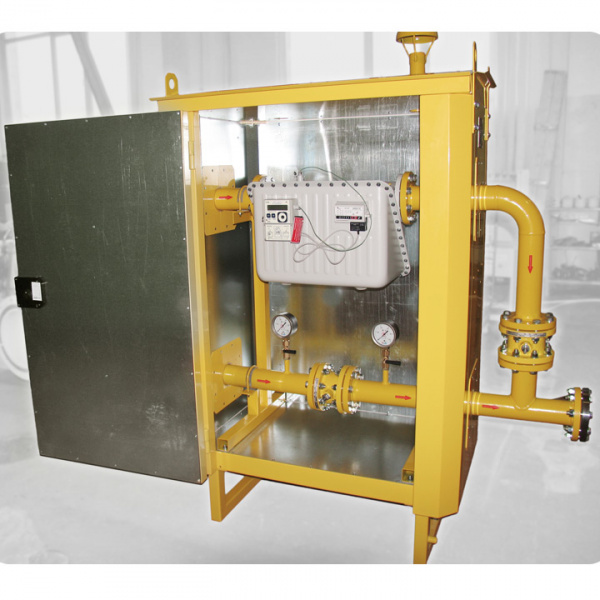

Пункт учета газа серии ПУГ-Р-160-Р

Пункт учета газа серии ПУГ-Р-160-Р ведет коммерческий подсчет объемов газовых масс. Давление в системе может быть средним, высоким, низким. Пункты используются в качестве самостоятельных шкафных пунктов, установок учета, незаменимы при выполнении коммерческих операций, проведении взаиморасчетов.

Особенности

Модель включает в себя:

• фильтр газа ФГ16 с индикатором перепадов давления;

• манометр (для обеспечения визуального контроля);

• измерительный комплекс серий СГ-ЭК или СГ-ТК;

• арматура;

• устройство для обводного газопровода (байпас) с переключателем;

• электрический обогреватель с терморегулятором.

Номинальный срок службы 10-15 лет, возобновление работы производится не более чем за час. Нормально выдерживает любые температурные условия среды, влажность до 90%. Купить в Белгороде ПУГ-Р-160-Р можно оптом или в розницу. Осуществляется доставка в регионы.

Виды исполнения и примеры обозначения

По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

1. исполнение Р - монтаж оборудования производится на металлической раме;
2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики

• Максимальное входное давление – 1,6 МПа (16 кГс/см²)
• Максимальный расход газа – 1600 м³ /ч, при рабочих условиях.
• Примечание: По требованию заказчика могут быть изготовлены пункты для измерения обьемного расхода газа до 2500 м³ /ч.
• Температура окружающей среды:
• Исполнение Р и Ш : от -20 до +60°С
• Исполнение ШУЭО и ШУГО : от -40 до +60°С

По заказу пункты могут быть оснащены приборами для измерения перепада давления на фильтре и счетчике газа с возможностью передачи данных.

Отличительные особенности

Пункт учёта газа серии ПУГ включает в себя следующее оборудование:

• фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
• манометр для визуального контроля  рабочего давления измеряемого газа;
• измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RVG, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК  (ООО "ЭЛЬСТЕР Газэлектроника) для измерения объёма прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
• запорную арматуру;
• устройство обводного газопровода (байпас) с установленным на нём одним отключающим устройством;
• электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
